Hệ thống lắp đặt nhỏ giọt phẳng

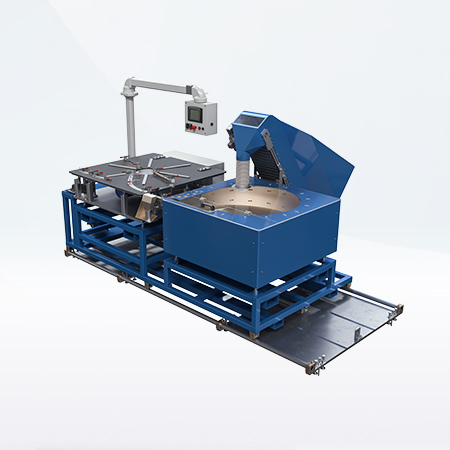

Hệ thống chèn nhỏ giọt của Metzer là một thiết bị có độ chính xác cao, tốc độ cao, được thiết kế để nhúng các nhỏ giọt phẳng vào ống nhỏ giọt với độ chính xác và độ tin cậy vượt trội. Một máy cấp liệu bát ly tâm định hướng các nhỏ giọt và đưa chúng lên băng tải dài, vừa đóng vai trò là bộ đệm vừa giúp giảm tiêu thụ khí nén và năng lượng. Một phễu nâng có dung tích lớn đảm bảo cấp liệu liên tục cho các đợt sản xuất kéo dài.

Ở trung tâm của hệ thống, hai bộ kéo servo đưa các nhỏ giọt vào ống với khoảng cách được kiểm soát, với tốc độ lên đến gấp đôi tốc độ dây chuyền—chỉ bị giới hạn bởi công suất cấp liệu. Đường dẫn nhỏ giọt làm mát bằng nước dẫn các nhỏ giọt qua đầu khuôn, với các điều chỉnh tuyến tính và góc vi mô đảm bảo vị trí lặp lại và liên kết chắc chắn.

Toàn bộ cụm được lắp đặt trên thanh dẫn hướng để tích hợp mượt mà và dễ dàng rút ra. Khi có sự cố, hệ thống sẽ tự động rút khỏi đầu khuôn bằng khí nén. Tủ điều khiển tích hợp và giao diện màn hình cảm ứng LCD cung cấp thiết lập trực quan, giám sát hiệu suất và xử lý cảnh báo—giúp đơn giản hóa vận hành và bảo trì.

hiệu suất:

Tốc độ cấp liệu và chèn tối đa |  1600*nhỏ giọt/phút
Tốc độ dây chuyền tối đa| 300 m/phút
Khoảng cách nhỏ giọt tối thiểu | 100mm
Đường kính ngoài ống tối thiểu| 12 mm
